实现视角平移、旋转和缩放 ​

引言 ​

建筑可视化项目中，视角平移、旋转和缩放是非常常见的，比如一些智慧城市、智慧园区项目中，经常用到。这里讲一下实现过程。

功能说明 ​

  • W、A、 S、 D四个键控制镜头前后左右移动
  • 按住鼠标左键拖动画面实现镜头前后左右移动
  • 按住鼠标右键拖动画面实现镜头旋转
  • 滑动鼠标滚轮实现画面缩放

实现思路 ​

  • 新建角色、控制器、游戏模式
  • 在项目设置中input选项可以添加按键轴映射Axis mappings
  • 调用鼠标左键滑动和右键滑动的事件，触发修改角色位置信息或旋转信息
  • 添加弹簧臂，控制弹簧臂长度来控制画面缩放

实现过程 ​

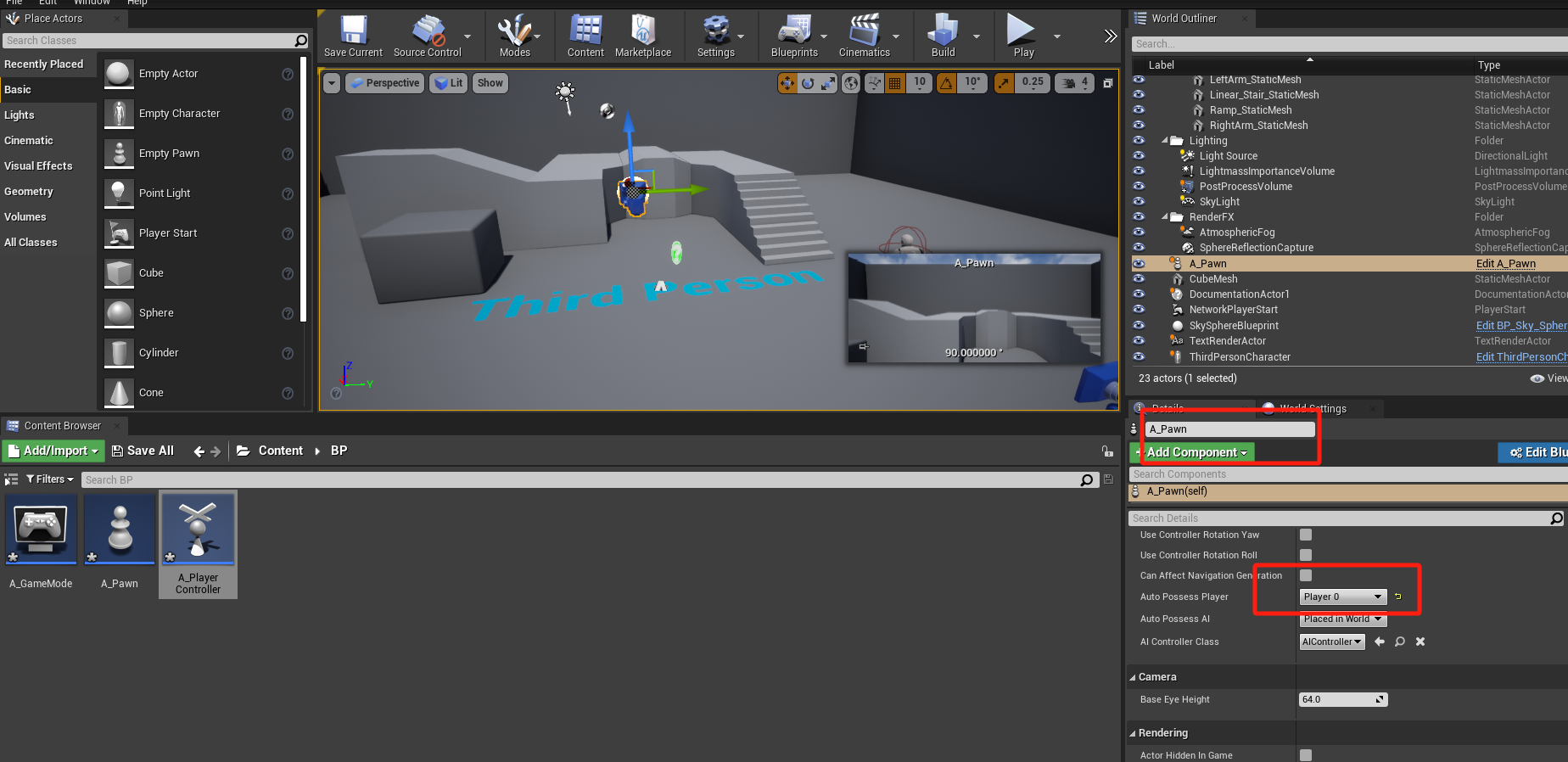

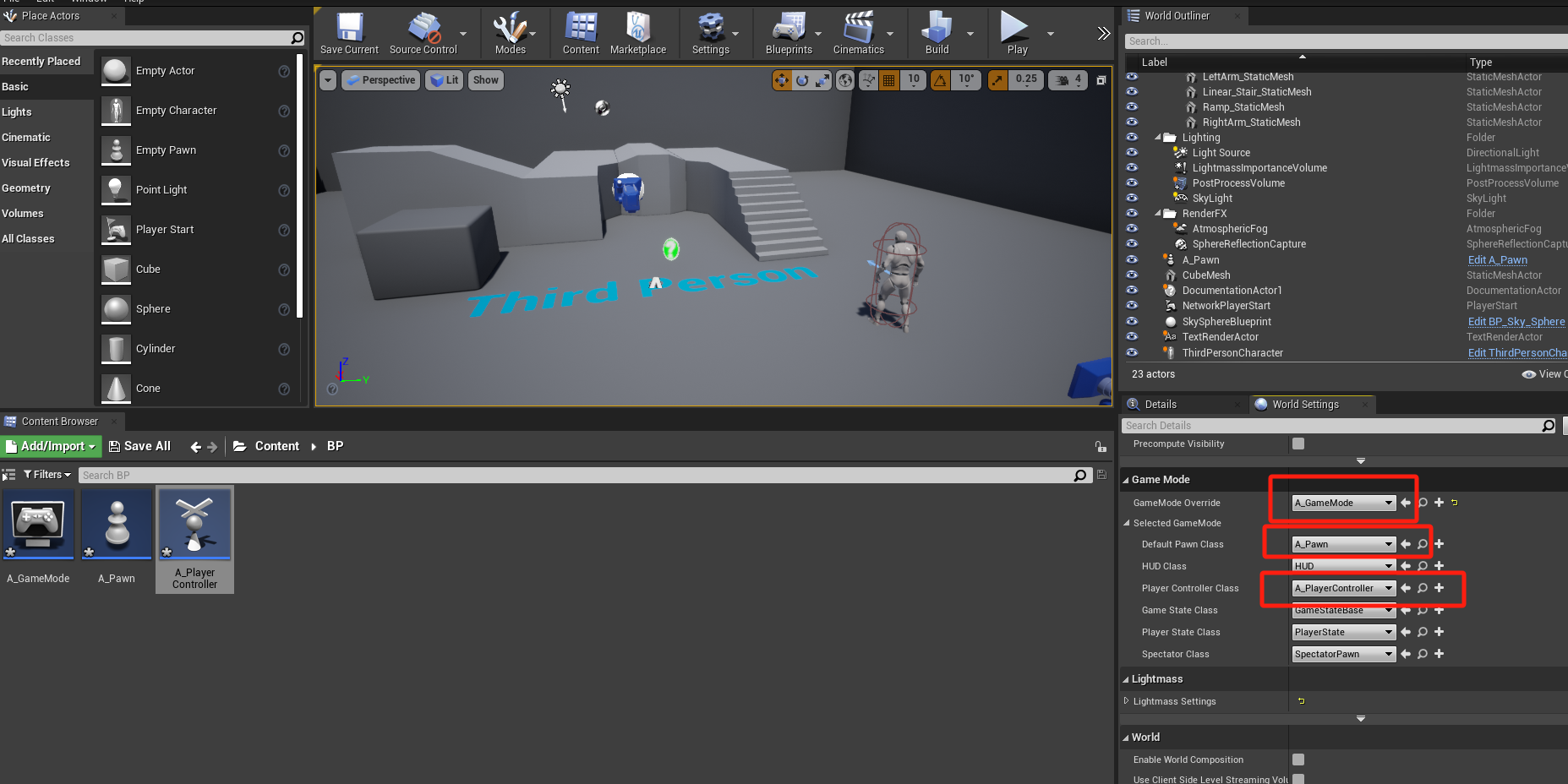

1. 创建角色类、玩家控制器类、游戏模式类，并应用到关卡 ​


注意，角色需要设置控制玩家0 player0，角色类中需要添加一个摄像机camera图片

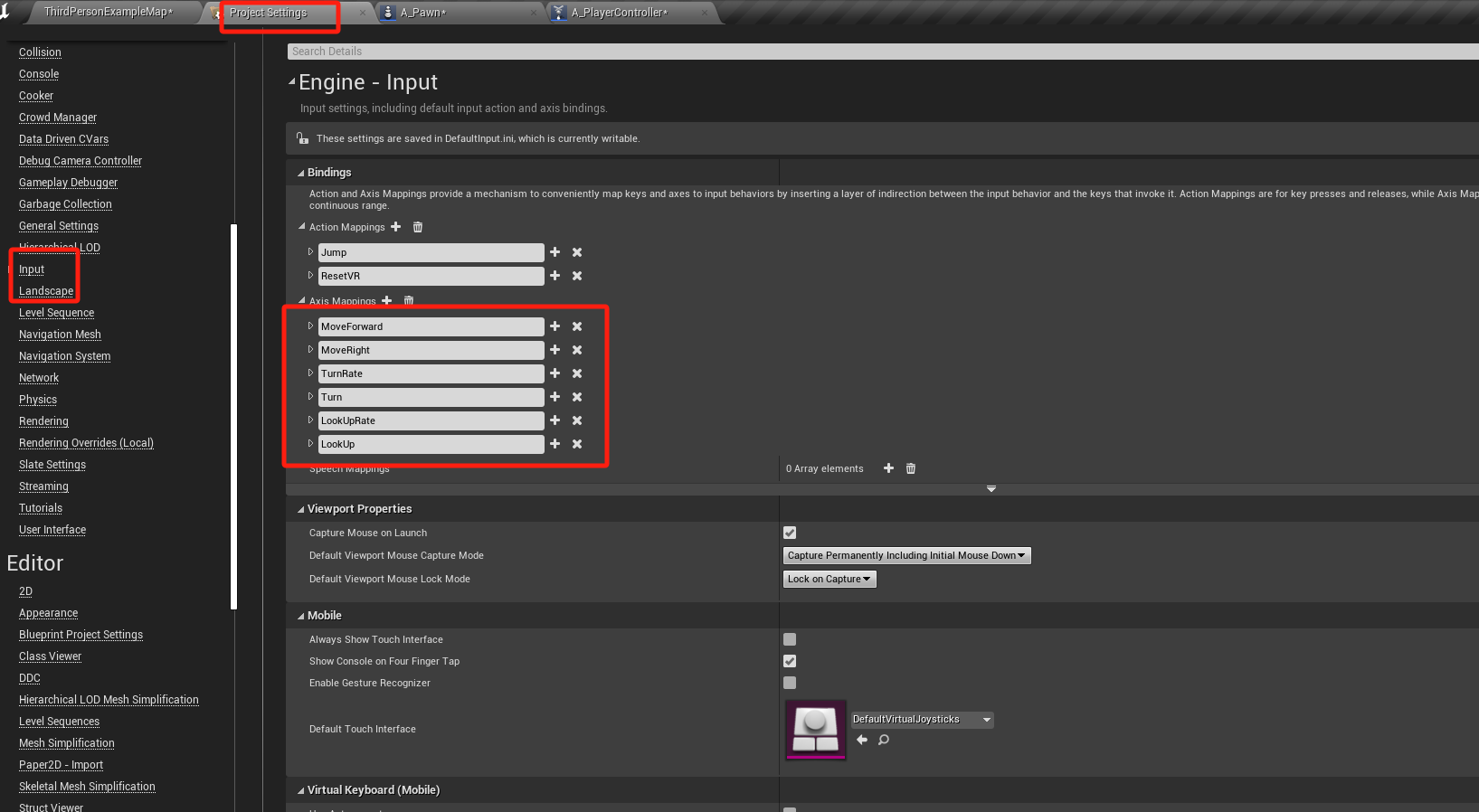

2. 新建项目如果是第三人称游戏模板，会自带轴映射 ​

图片 如果没有相关轴映射，需要自己添加设置。

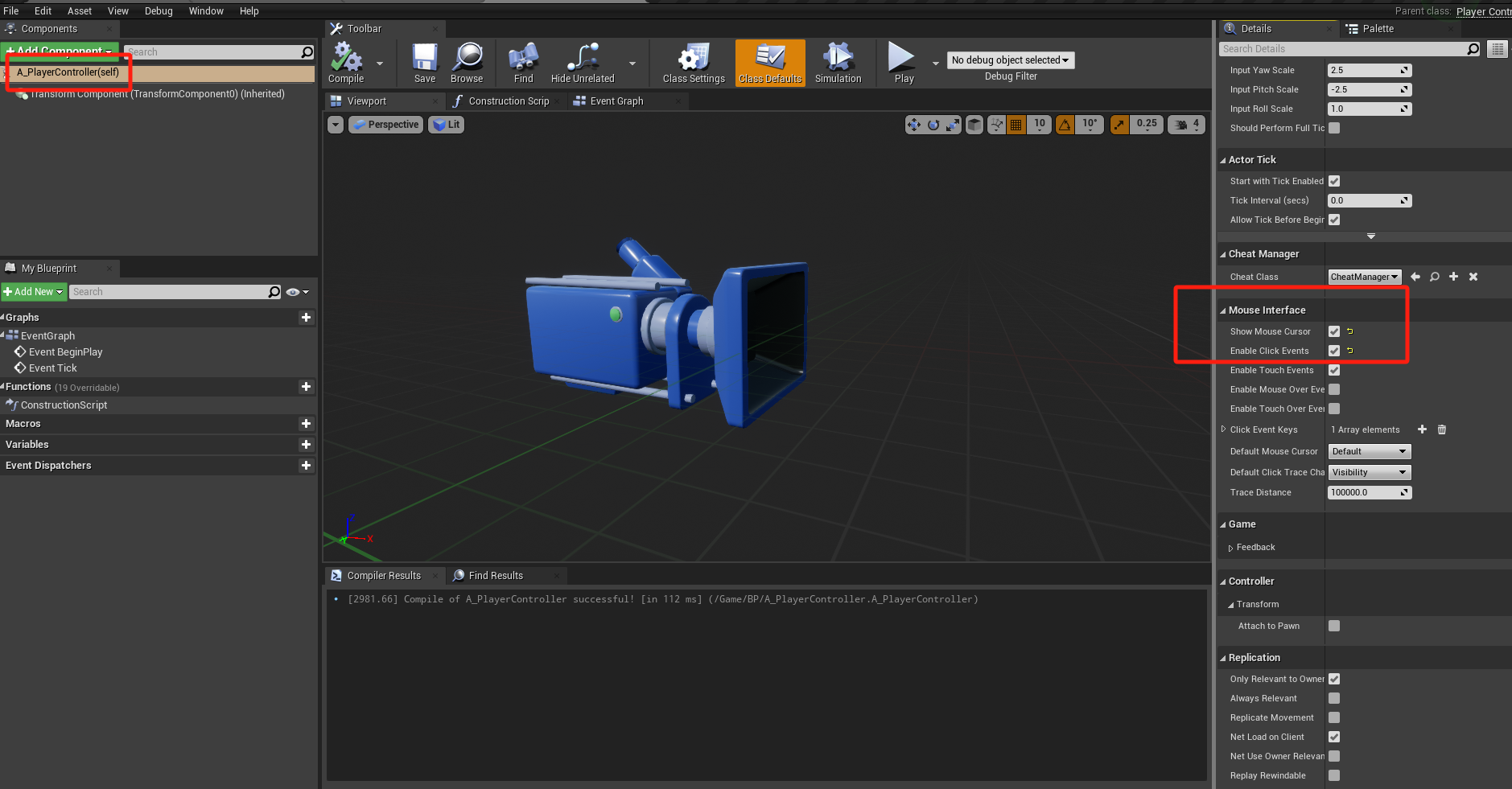

3. 开启鼠标显示事件和点击事件 ​

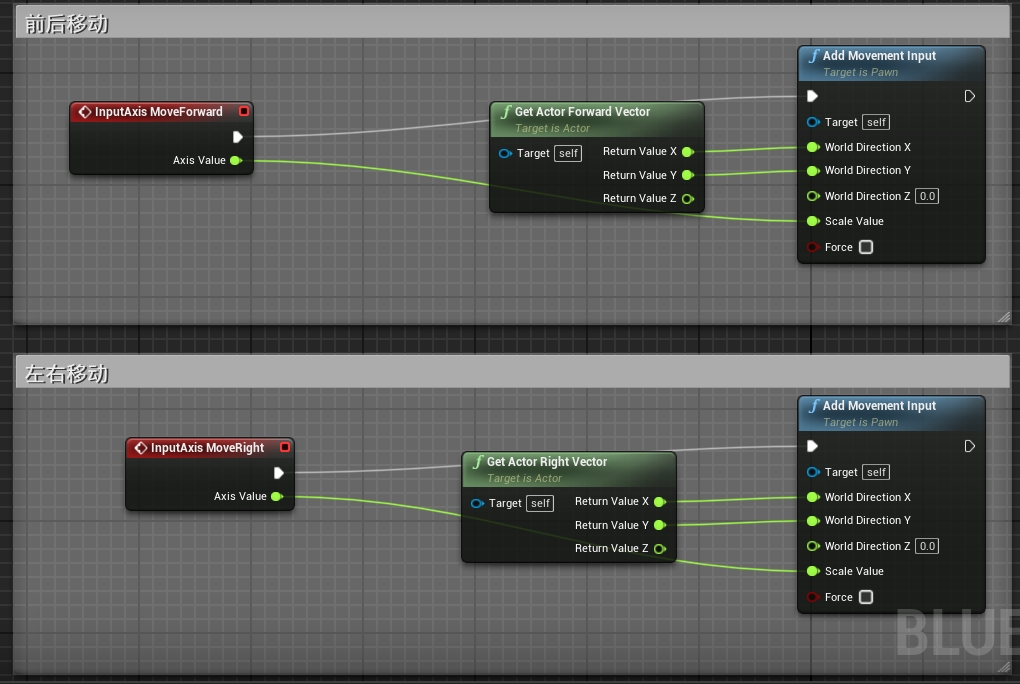

4. 实现按键WASD移动 ​

图片 不添加Z轴的值，是为了限制不随着视角移动改变高度。

InputAxis MoveForward 就是我们设置好的前后移动轴映射； AddMovementInput 为添加移动距离的事件； GetActorForwardVector 为获取前后方向距离的向量;

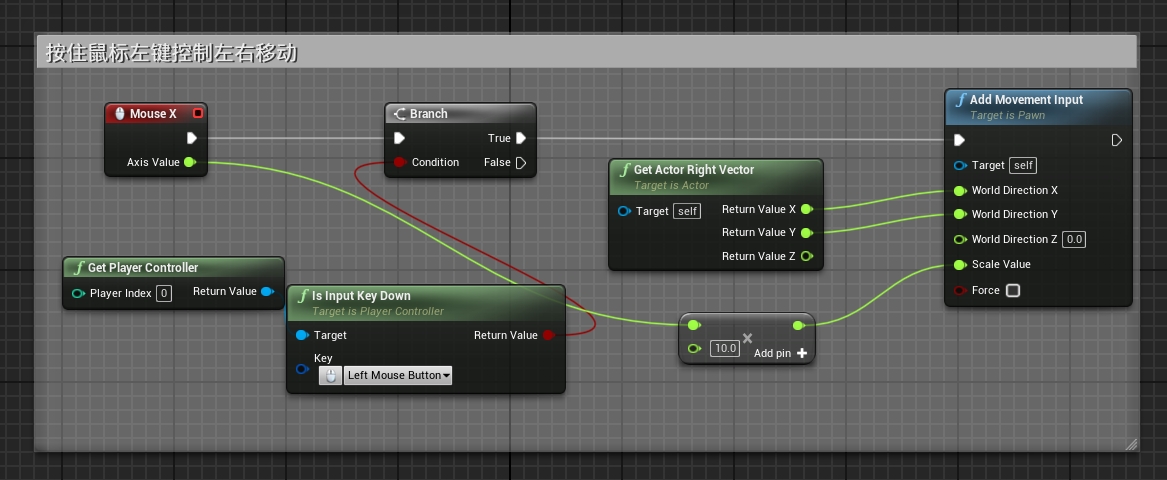

5. 实现按住鼠标左键移动 ​

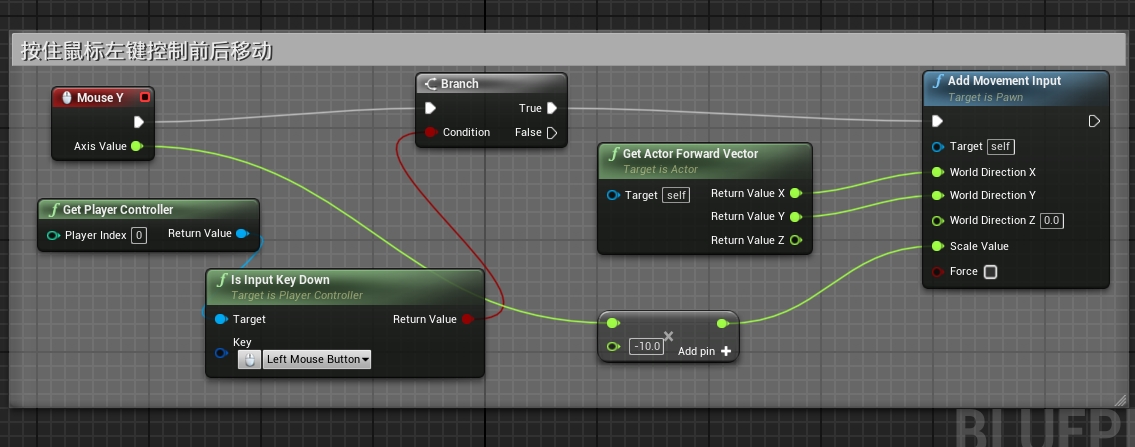

左右移动： 图片 前后移动： 图片

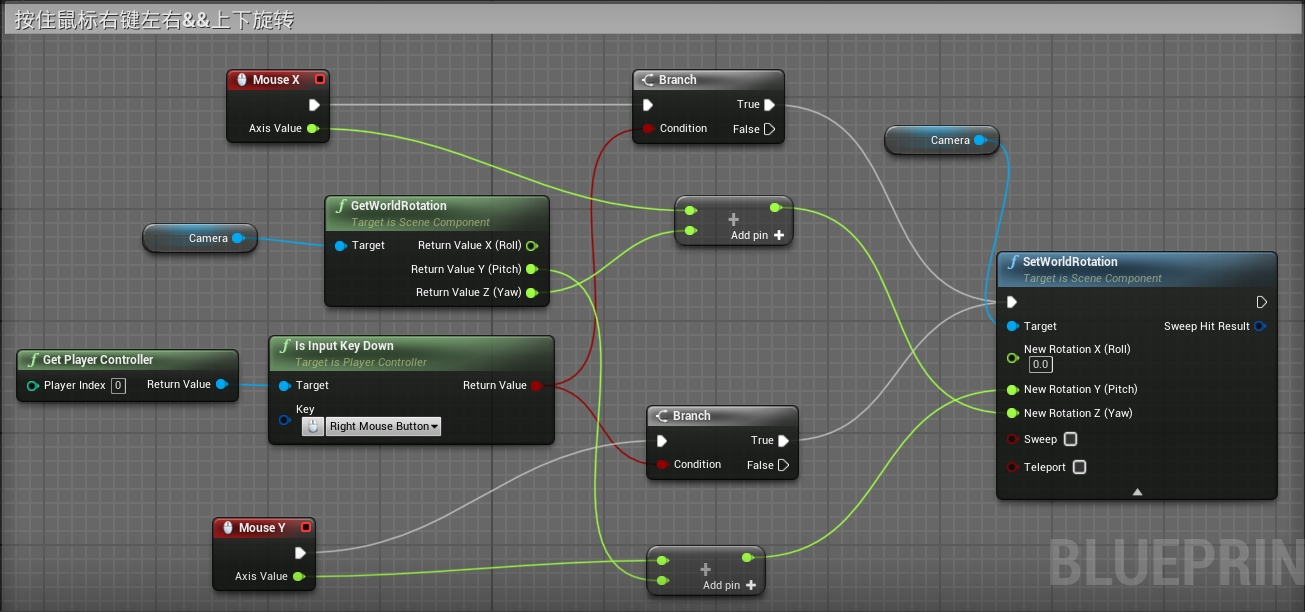

6. 实现按住右键旋转 ​

当角色（摄像机）左右旋转的时候，Z轴会发生变化，所以我们只需要设置Z轴的旋转值就可以了。同理，上下旋转的时候，只修改Y值就可以了 图片

注意：这里需使用SetWorldRotation而不是AddWorldRotation，因为浮点数0.0不绝对为0，所以AddWorldRotation会使X轴不断变化。 SetWorldRotation节点的Target需要是SceneRoot，不能是camera，不然会影响缩放功能，同理，也不能用SetActorRotation

7. 实现滑轮缩放画面 ​

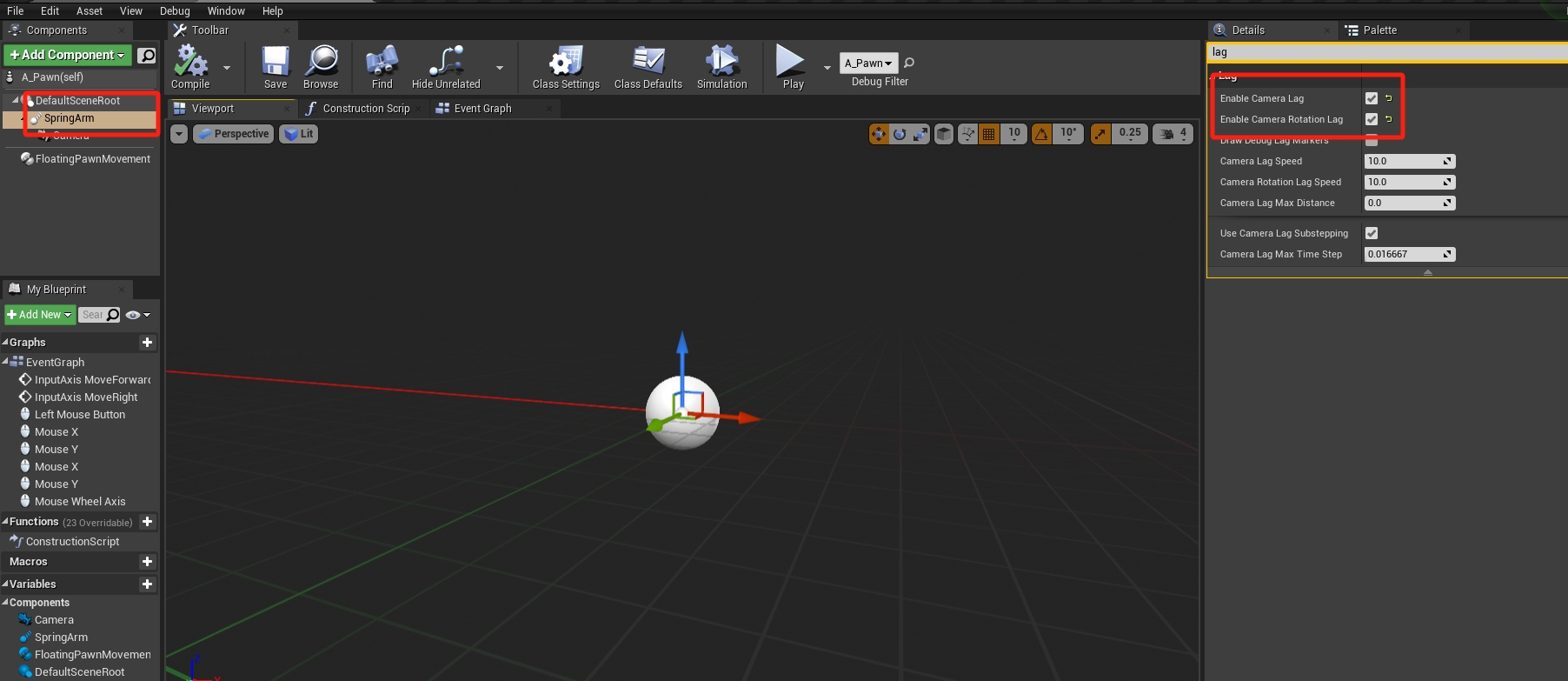

添加弹簧臂，并设置相机旋转完成后有个滞后效果。 图片

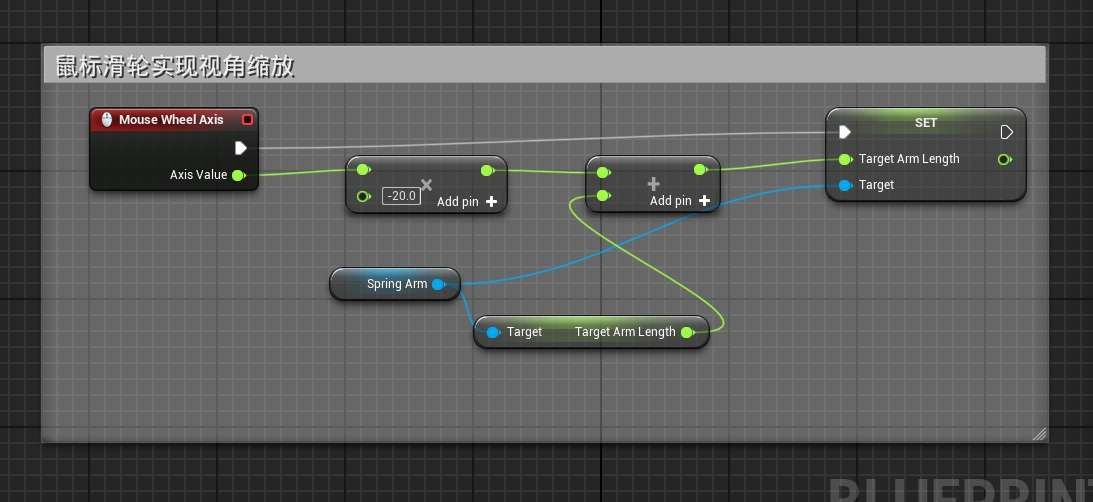

实现缩放逻辑 图片
